渣漿泵是選廠特別重要的設備之一,也是選廠數量較多的設備。其不但承擔著礦漿的輸送,而且是一些工藝環節的重要保障。學會渣漿泵的選型,掌握渣漿泵的相關性能,了解渣漿泵常見問題的解決方法就很重要。

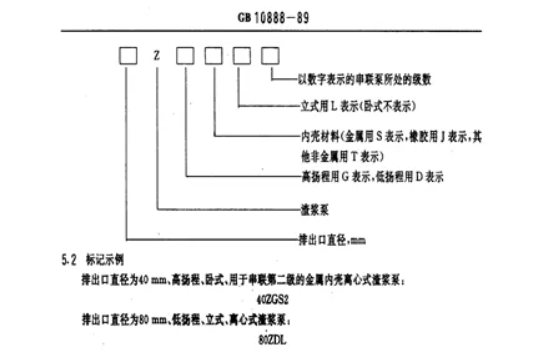

1 渣漿泵的型號
排出口直徑為40mm,高揚程、臥式、用于串聯二級的金屬內科離心式渣漿泵的標記是:40ZGS2
2 泵的性能參數

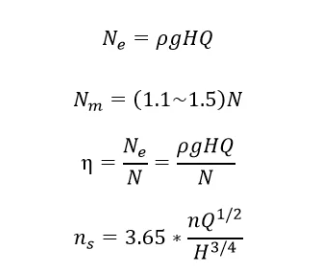

泵的主要性能參數有:流量Q,揚程H,軸功率N,有效功率Ne,電動機的輸入功率Nm, 效率η,比轉數ns。
n單位r/min;Q單位m3/s,H單位m,N單位W。式中n是泵的轉速:常見的是2900,1480,980,730,590 r/min(電機直聯傳動)。上面比轉數是按單級、單吸葉輪為標準計算的,如果為雙吸,流量應按總流量的一半計算,如果實際是多級泵,揚程應取總揚程的1/m,m是泵的級數。

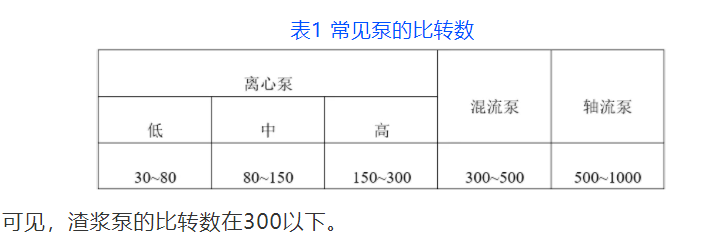

比轉數反映了系列泵性能上的特點,比轉數大,表明其流量大而揚程小,反之,表明流量小而揚程大。表現在葉輪上就是,比轉數大的葉片寬而短,比轉數低的葉片窄而長,從整個葉輪結構來看,徑向流出的離心式逐漸變成軸向流出的軸流式。因此,在泵的選型時,已知設計流量、揚程后,結合原動機的轉速先計算出比轉數,存而初步確定出可以采用的泵的型號。
3 變頻泵相關問題
首先了解一下交流異步電機轉速與頻率的關系:
單位轉/分;p為電機磁極對數,例如6極三對。轉速是60*50/3=1500r/min;對于交流異步電機也可用上面公式,但其轉速相對于磁場磁極變化略有滯后1500*0.98=1480r/min??梢?,頻率與轉速成正比。

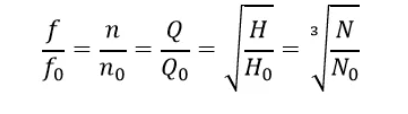

另外一個重要的關系式是:頻率、轉速、揚程、流量之間的關系。
4 泵的選型
**種選泵的方法:查表2泵的大致選型表。
例如礦漿密度是1300kg/m3,流量是450m3/h,揚程是25m,試選泵,并計算有效功率,軸功率,電機功率。
有效功率:
、

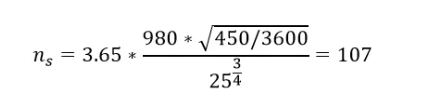

其次,計算泵的軸功率時,我們先要計算一下比轉數,以判斷泵的效率是否需要修正。(根據國標JB/T8096-2013 離心式渣漿泵,離心式渣漿泵效率曲線,當臥式泵的比轉數Ns小于70時,就要對泵的效率修正。)計算本例子中的比轉數(假定原動機轉速980r/min,假設計算時選常用的1480或者980r/min):即比轉數是:
第二種選擇泵的方法是:直接查離心式渣漿泵系列性能圖。
這個是*簡單的方法,查圖3 渣漿泵選型圖(詳見GB10888-89 離心式渣漿泵形式與基本參數)。本文附圖限于原版pdf清晰度,不是很清楚。需要的自行下載國標,或者在 煤球進化 留言“渣漿泵”。筆者將及時回復。
流量是450m3/h,揚程是25m時,我們查圖3就可以直接選出泵的型號是:200ZD,轉速等于730r/min. 兩種方法選型結果一致。泵的功率計算參照**種計算方法。
注,這里只考慮了流量和揚程的關系,具體環節的設計還要考慮輸送框礦漿的性質、礦漿中物料的*大粒度等等,具體可參照GB/T 8096-2013離心式渣漿泵離心式渣漿泵數據單的具體細節考慮。
